В настоящее время компьютерные технологии являются неотъемлемой частью интерпретации геолого-геофизических данных и построения геологических моделей. На разных этапах моделирования и интерпретации необходимо построение 2D-сеточных моделей (структурных карт, общих, эффективных, эффективных нефтенасыщенных толщин, пористости, нефтенасыщенности и т.д.). Не нужно забывать, что одним из основных видов предоставления результатов выполненных работ является набор всевозможных карт.

На рынке отсутствует специализированное программное обеспечение, позволяющее в полном объеме выполнять широкий спектр задач, связанных с технологиями картопостроения (интерполяция, анализ, редактирование, визуализация, печать), прогноза и комплексирования геолого-геофизических данных. Существующие программные продукты, как правило, занимают другую нишу – сейсмическая интерпретация, построение 3D-геологических моделей, ГИС-системы, подсчет запасов и другие, что проявляется в недостаточном наборе возможностей для построения 2D геолого-геофизических моделей. Многие технологии так или иначе представлены в других программных продуктах, с которыми приходится работать специалистам, зачастую, которые, так и не позволяют получить желаемого результата.

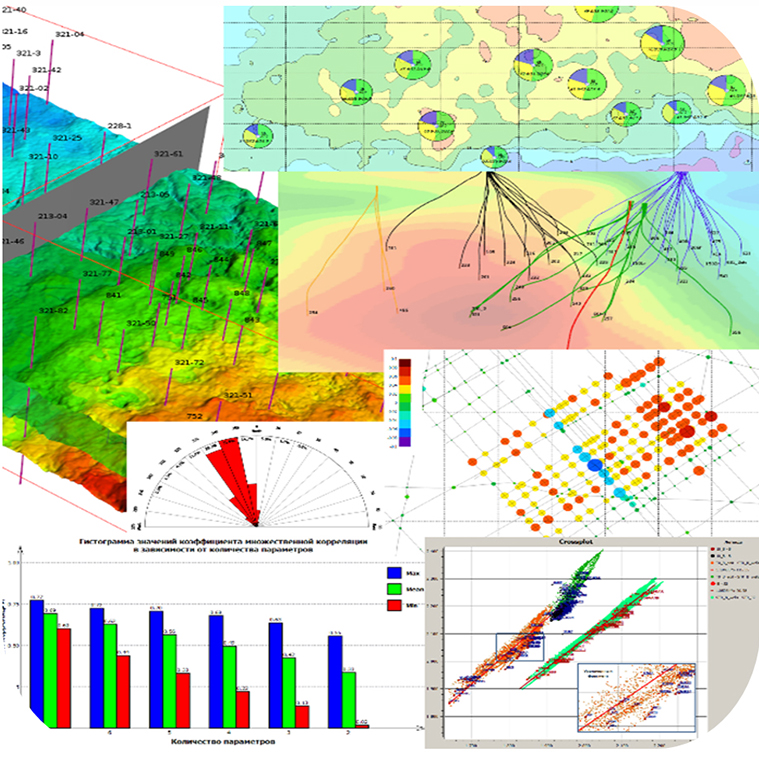

В программе IngeosMAP (iMAP), основной задачей которой является построение цифровых 2D-геологических моделей, представлены качественно новые возможности редактирования (в том числе локального, с привлечением точечных объектов, полигонов и линий, как для пликативных, так и для дизъюнктивных поверхностей) и анализа данных, которые предоставляют современные средства программирования, сформирован удобный и интуитивно понятный пользователю интерфейс, создан большой потенциал для дальнейшего наращивания широкого круга задач, входящих в компетенцию специалистов: геологов, интерпретаторов, специалистов по геологическому моделированию, специалистов по подсчету запасов.

Главные преимущества и решаемые задачи ПО IngeosMAP (iMAP):

  • Комплексирование данных: классификация с построением матрицы классов, мультилинейная регрессия с автоматической валидацией как эталонов, так и регрессоров;
  • Полный цикл работ с 2D-моделями: импорт/экспорт, интерполяция, визуализация, анализ, редактирование, экспорт графики и печать, хранение оформленных графических приложений и картинок в проекте;
  • Стандартные задачи (калькулятор, вычисление площадей и объемов в блоках и т.д.);
  • Фильтрация исходных данных на этапе интерполяции данных;
  • Работа с большими массивами данных;
  • Все счетные процессы и интерактивные процессы редактирования происходят с учетом разломов;
  • Широкие возможности графической визуализации объектов, в том числе аксонометрия, визуализация данных в виде составных векторных объектов, построение секторных круговых диаграмм;
  • Распараллеливание счетных процессов;
  • Гибкие настройки для сглаживания грида (вдоль разломов, линий, контуров; внутри/вне полигонов; в окне, заданном гридом);
  • Локальное интерактивное редактирование гридов;
  • Автоматическая посадка на скважины и контура/линии с учетом разломов;
  • Сшивка/вклейка фрагмента гридов, коррекция зоны сшивки;
  • Анализ связей Грид/Грид; Скважина/Скважина; Скважина/Грид;
  • Метод валидации для структурных построений.

Программные технологии

В программе IngeosMAP используются открытые кроссплатформенные библиотеки Qt, Qwt, OpenCV, VTK

Главное окно приложения

Главное окно программы IngeosMAP включает в себя главное меню программы, панель инструментов, область 2D-визуализации объектов, дерево объектов, окна свойств визуализации и статистики объекта и статусную строку, в которой слева отображаются координаты положения мыши, а справа информация по текущему масштабу и размеру области 2D-визуализации.

Редактор цветовой палитры

В программе по умолчанию представлен широкий выбор цветовых палитр для гридов, место постоянного хранения которых в папке «…Program Files\iMAP\palettes». Помимо представленного набора пользователь может самостоятельно создавать новые и редактировать существующие.

Типы объектов в iMAP

Режимы работы с программой

В программе IngeosMAP предусмотрено несколько режимов работы, кнопки для переключения которых находятся на панели инструментов главного окна программы.

Круговые секторные диаграммы

Интерактивное редактирование точечного объекта

Работа с линейными объектами

Ниже приведены некоторые процедуры работы с линейными объектами.

Работа с равномерными сетками (гридами)

В данном разделе представлена информация по работе с сеточными объектами. Ниже приведено содержание раздела справочного руководства по работе с сеточными объектами:
Общая информация по сеточным данным (гридам);
    —Параметры визуализации;
    —Контекстное меню;
    —Конвертация изолиний в линейный объект;
    —Интерполяция данных;
    —Математические операции;
    —Быстрые математические операции;
    —Частотная декомпозиция;
    —Изменение геометрических параметров;
    —Регридинг (пересчет с одной сетки на другую);
    —Установка значений в гриде по контурам;
    —Установка разломов;
    —Расчет расстояний до разломов;
    —Расчет расстояний до линейных и точечных объектов;
    —Построение грида плотности линейных объектов;
    —Построение грида количества попаданий в контура;
    —Пересчет по кусочно-линейной зависимости;
    —Сглаживание;
    —Расчет градиентов;
    —Метод валидации для структурных построений;
    —Автоматическая (локальная) посадка на скважины;
    —Автоматическая посадка грида на контура/линии;
    —Построение карты меры сходств.

Метод валидации при структурных построениях

Метод валидации скважин применяют, в том числе, для проверки и оценки точности структурных построений. Входными данными являются равномерная сетка временных глубин и абсолютные отметки, определенные в точках пластопересечения скважин.

Автоматическая (локальная) посадка на скважины

Автоматическая посадка на скважины – это один из алгоритмов корректировки 2D-сеточной модели (структурная поверхность, карта толщин, карты петрофизических параметров и т.д.), связанный с приведением в соответствие грида со скважинными (точечными) данными. Далеко не в каждом случае данный подход является оптимальным, что зависит от организации исходных данных. В отличие от интерполяции точечных данных, где одновременно в расчете используется представительное количество данных, данный режим представляет собой последовательную обработку каждой скважины в отдельности.

Автоматическая посадка грида на контура/линии

Автоматическая посадка грида на контура и линии линейного объекта — еще один алгоритм корректировки 2D-сеточной модели (структурная поверхность, карта толщин, карты петрофизических параметров и т.д.), связанный с корректировкой грида таким образом, чтобы соответствующая изолиния проходила строго по линии, определенной на входе в линейном объекте. Данный алгоритм применим для решения следующих задач: приведение структурного плана в соответствие с ранее определенным контуром контакта (ГВК, ГНК и пр.), корректировка линии выклинивания карты толщин, приведение карты пористости к граничному значению на линии замещения и др.

Построение карты меры сходств

Данный алгоритм основан на оценке меры пространственной связи признака, проявляющийся в характере отображения изолиний — направлением и частотой, с эталонным объектом. В качестве эталона задается область, описываемая эллипсом.

Кросс-плоты

Кроссплоты являются одним из самых наглядных способов представления не только исходных данных, но и результатов работы. Основной целью построения кроссплотов является поиск и проверка существующих гипотез и представлений, а вот визуализация, грамотное обоснование и интерпретация получаемых закономерностей – одна из основных задач геолога или геофизика-интерпретатора. В программе IngeosMAP предусмотрены возможности построения кроссплотов как по связке объектов Грид/Грид, так и по паре двух параметров точечных объектов.

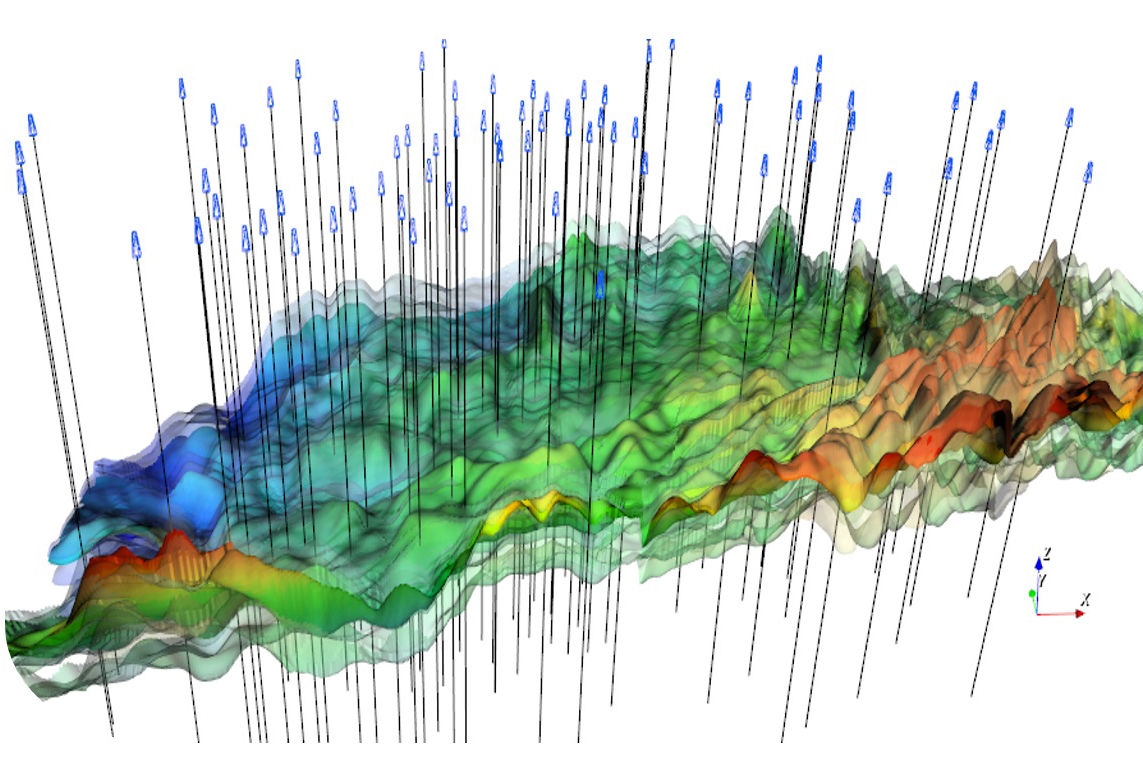

Аксонометрия и построение схематичных разрезов

Для более предметного анализа объектов реализована трехмерная визуализация гридов с возможностью построения разреза вдоль произвольной линии. Ниже приведено окно программы Grid section для 3D-визуализации и построения разрезов.

Комплексирование геолого-геофизических данных

В текущей версии программы IngeosMAP реализованы следующие возможности:

  • построение карты классификации по двум сеточным объектам с построением матрицы классов для решения задач районирования и оконтуривания наиболее перспективных зон (объектов);
  • многомерная линейная регрессия для получения площадного распределения прогнозируемого параметра, определенного в скважинных данных.

Печать и экспорт

В программе IngeosMAP существуют возможности прямой печати на принтере/плоттере и экспорт в формат *.PDF сформированных графических приложений и картинок.
